Mostek prostowniczy to kluczowy element w wielu układach elektronicznych, a jego prawidłowe działanie jest niezbędne dla efektywności systemów. W artykule znajdziesz szczegółowe informacje o budowie mostka, sposobach jego testowania multimetrem oraz objawach uszkodzenia. Dowiedz się, jak bezpiecznie przeprowadzić pomiary i jakie są praktyczne zastosowania mostków prostowniczych!
Jak działa mostek prostowniczy?
Mostek prostowniczy pełni kluczową rolę w zamianie prądu przemiennego (AC) na prąd stały (DC). Proces ten jest niezbędny w wielu urządzeniach elektrycznych, które wymagają stabilnego napięcia do działania. Mostek prostowniczy jest nieodłącznym elementem zasilaczy, które dostarczają energię do różnorodnych sprzętów elektronicznych, od małych gadżetów po duże maszyny przemysłowe. Jego działanie opiera się na prostym, ale skutecznym mechanizmie konwersji sygnału sinusoidalnego na jednokierunkowy przepływ prądu.
Centralnym elementem mostka prostowniczego jest układ Graetza, składający się z czterech diod. Te półprzewodniki pełnią funkcję zaworów, które przepuszczają prąd tylko w jednym kierunku. W momencie, gdy napięcie zasilania zmienia swoją polaryzację, diody automatycznie przełączają się, umożliwiając ciągły przepływ prądu stałego. Dzięki temu, prąd przemienny jest skutecznie przekształcany w prąd stały, co jest kluczowe w wielu zastosowaniach.
Budowa mostka prostowniczego
Mostek prostowniczy jest zbudowany z czterech diod, które są połączone w specyficzną konfigurację znaną jako układ Graetza. Diody te są zazwyczaj umieszczone na małej płytce drukowanej lub w obudowie, która chroni je przed uszkodzeniami mechanicznymi i wpływem środowiska. W przypadku układów o większej mocy, mostki prostownicze mogą być wyposażone w radiatory, które pomagają w odprowadzaniu ciepła generowanego podczas pracy.
Każda dioda w mostku prostowniczym pełni rolę kluczową w procesie prostowania prądu. Diody są elementami półprzewodnikowymi, które umożliwiają przepływ prądu w jednym kierunku, blokując jednocześnie jego przepływ w kierunku przeciwnym. Taka charakterystyka sprawia, że są one idealne do przekształcania prądu przemiennego w stały. Dodatkowo, w niektórych układach możemy znaleźć kondensatory, które wygładzają napięcie wyjściowe, redukując tętnienia.

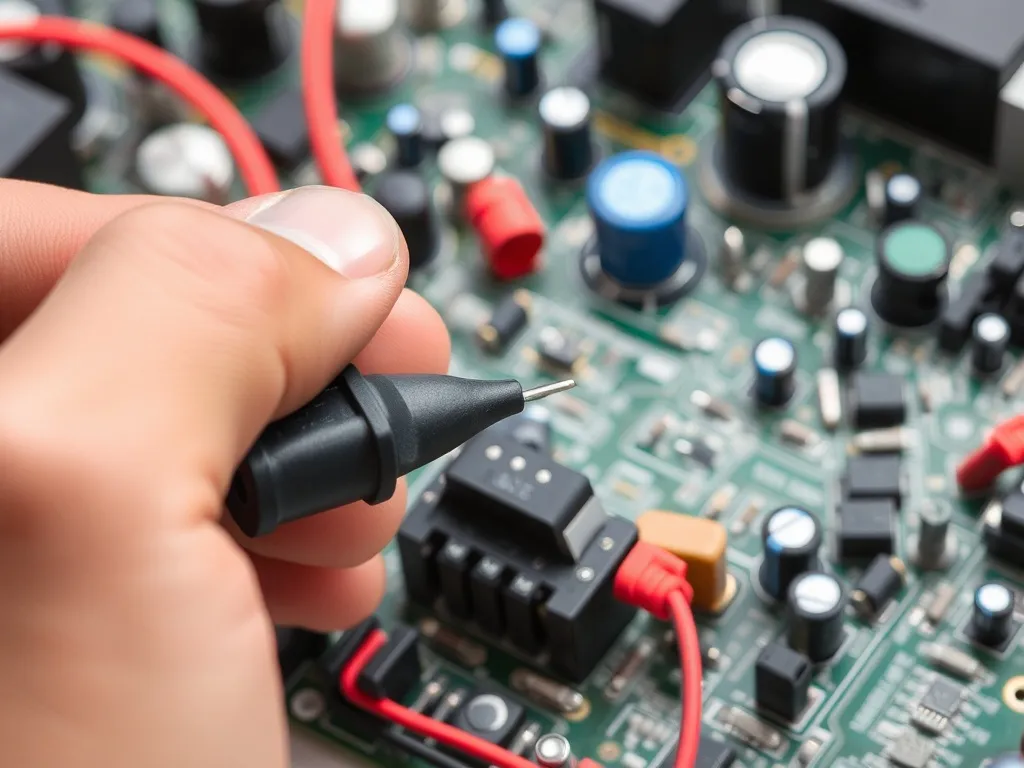

Jak sprawdzić mostek prostowniczy multimetrem?
Sprawdzanie mostka prostowniczego za pomocą multimetru to kluczowy krok w diagnostyce jego sprawności. Multimetr, wyposażony w funkcję testu diod, pozwala na zbadanie, czy każda z diod w mostku działa poprawnie. Podczas tego testu, dioda powinna przewodzić prąd w jednym kierunku, a w drugim być zablokowana. Jeśli dioda nie działa zgodnie z oczekiwaniami, może to wskazywać na uszkodzenie mostka.
Test diod w mostku prostowniczym
Testowanie diod w mostku prostowniczym zaczyna się od ustawienia multimetru na funkcję testu diod. Następnie, przy użyciu sond, należy sprawdzić każdą z diod osobno. Prawidłowo działająca dioda powinna wykazać napięcie przewodzenia w granicach 0,6–0,7 V. Jeśli dioda nie przewodzi prądu w żadnym kierunku lub przewodzi w obu, jest to sygnał, że jest uszkodzona. Takie uszkodzenie może prowadzić do niewłaściwego działania całego mostka prostowniczego.
Pomiar napięcia wyjściowego
Pomiar napięcia wyjściowego mostka prostowniczego to kolejny krok w procesie diagnostycznym. W tym celu, mostek należy podłączyć do źródła prądu przemiennego i zmierzyć napięcie na jego wyjściu. Napięcie powinno być stabilne i wyprostowane, co oznacza, że nie zawiera znaczących tętnień. Niewielkie tętnienia są dopuszczalne, ale mogą być zniwelowane za pomocą kondensatora.
Objawy uszkodzenia mostka prostowniczego
Uszkodzenie mostka prostowniczego może objawiać się na różne sposoby. Jednym z głównych symptomów jest brak napięcia wyjściowego, co wskazuje na to, że prąd nie jest prawidłowo prostowany. Innym objawem może być widoczne przegrzanie komponentów mostka, co często prowadzi do jego fizycznego uszkodzenia. Warto również zwrócić uwagę na zbyt duży spadek napięcia wyjściowego, który może świadczyć o problemach z diodami.
Przypadki zwarcia i przerwy w diodach
Przypadki zwarcia lub przerwy w diodach są częstymi przyczynami awarii mostków prostowniczych. Zwarcie diody powoduje, że prąd przepływa w obu kierunkach, co może prowadzić do przeciążenia i uszkodzenia reszty układu. Przerwa w diodzie z kolei sprawia, że prąd nie przepływa wcale, co uniemożliwia prawidłowe działanie mostka. Oba te przypadki wymagają natychmiastowej interwencji, aby zapobiec dalszym uszkodzeniom.
Bezpieczeństwo podczas testowania mostka prostowniczego
Bezpieczeństwo jest niezwykle istotne podczas pracy z mostkami prostowniczymi. Zanim przystąpisz do jakichkolwiek testów, upewnij się, że układ jest odłączony od zasilania. Należy również zadbać o rozładowanie kondensatorów, które mogą zatrzymać ładunek elektryczny nawet po odłączeniu zasilania. Przestrzeganie tych zasad minimalizuje ryzyko porażenia prądem i uszkodzenia sprzętu.
Rozładowanie kondensatorów przed pomiarami
Przed przystąpieniem do pomiarów, niezwykle ważne jest, aby rozładować wszystkie kondensatory znajdujące się w układzie. Kondensatory mogą przechowywać ładunek elektryczny przez długi czas, co stwarza zagrożenie porażenia prądem. Aby bezpiecznie rozładować kondensator, można użyć rezystora o dużej wartości, który stopniowo odprowadzi ładunek. Upewnij się, że robisz to w sposób bezpieczny, trzymając narzędzia za izolowane uchwyty.
Praktyczne zastosowanie mostków prostowniczych
Mostki prostownicze znajdują szerokie zastosowanie w różnych dziedzinach. Są niezbędne w zasilaczach, które dostarczają stabilne napięcie do urządzeń elektronicznych. W przemyśle, mostki prostownicze używane są do zasilania silników elektrycznych, które działają na prąd stały. W systemach energii odnawialnej, takich jak instalacje fotowoltaiczne, mostki prostownicze są stosowane do konwersji prądu zmiennego generowanego przez panele słoneczne w prąd stały, gotowy do zasilania urządzeń domowych.
Mostek prostowniczy jest kluczowym elementem, który umożliwia przekształcanie prądu przemiennego na stały, co jest niezbędne do prawidłowego działania wielu urządzeń elektronicznych. Współczesne mostki prostownicze oferują wysoką wydajność i niezawodność, co czyni je nieodzownymi w wielu zastosowaniach przemysłowych i konsumenckich.
Co warto zapamietać?:
- Mostek prostowniczy konwertuje prąd przemienny (AC) na prąd stały (DC), co jest kluczowe w zasilaczach dla urządzeń elektronicznych.
- Centralnym elementem mostka jest układ Graetza, składający się z czterech diod, które umożliwiają jednokierunkowy przepływ prądu.
- Testowanie mostka prostowniczego multimetrem polega na sprawdzeniu diod, które powinny przewodzić prąd w jednym kierunku z napięciem 0,6–0,7 V.
- Objawy uszkodzenia mostka to brak napięcia wyjściowego, przegrzanie komponentów oraz zbyt duży spadek napięcia wyjściowego.
- Bezpieczeństwo podczas testowania wymaga odłączenia układu od zasilania oraz rozładowania kondensatorów, aby uniknąć porażenia prądem.
